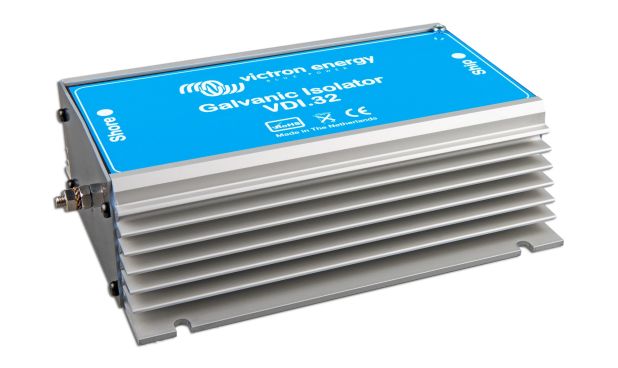

Victron Galvanic Isolator VDI-32
De galvanische isolator bestaat inwendig uit twee dioden die antiparallel geschakeld zijn.
Dioden laten in deze schakeling spanning door in beide richtingen, maar pas boven een
bepaalde drempelspanning.
| PDF Download |
|---|
De spanning, waarbij een diode gaat geleiden, is circa 1,4 Vdc. De isolator word direct
achter de 230V aansluiting van uw boot geplaatst. Deze doorlaatspanning van de galvanische
isolator is hoger dan het potentiaal verschil tussen metalen. Hierdoor zal deze spanning niet
voor geleiding kunnen zorgen en daarmee voorkomt de galvanische isolator dat er een
elektrolytische stroom ontstaat. Is er echter een (hogere) foutspanning in het wisselstroomcircuit,
dan zullen de dioden de stroom doorlaten en zal de aardlekschakelaar de stroomkring verbreken.
